Модуль упругости стали: теория, практика и значение для инженеров
Содержание
Сталь является одним из наиболее широко используемых материалов в промышленности и строительстве. Её популярность объясняется сочетанием высокой прочности, доступности, технологичности и способности выдерживать значительные нагрузки. Однако одной только прочности недостаточно для проектировщика. Важно понимать, как сталь ведёт себя под действием внешних сил, будет ли она деформироваться и возвращаться ли к исходной форме. Именно эти характеристики описывает модуль упругости.
Модуль упругости — это своего рода «жёсткость» материала, выражающая способность сопротивляться деформации. Для инженеров это один из основных параметров при выборе марки стали для балок, колонн, рельсов, пружин и даже для деталей в автомобилях и самолётах.
Определение модуля упругости

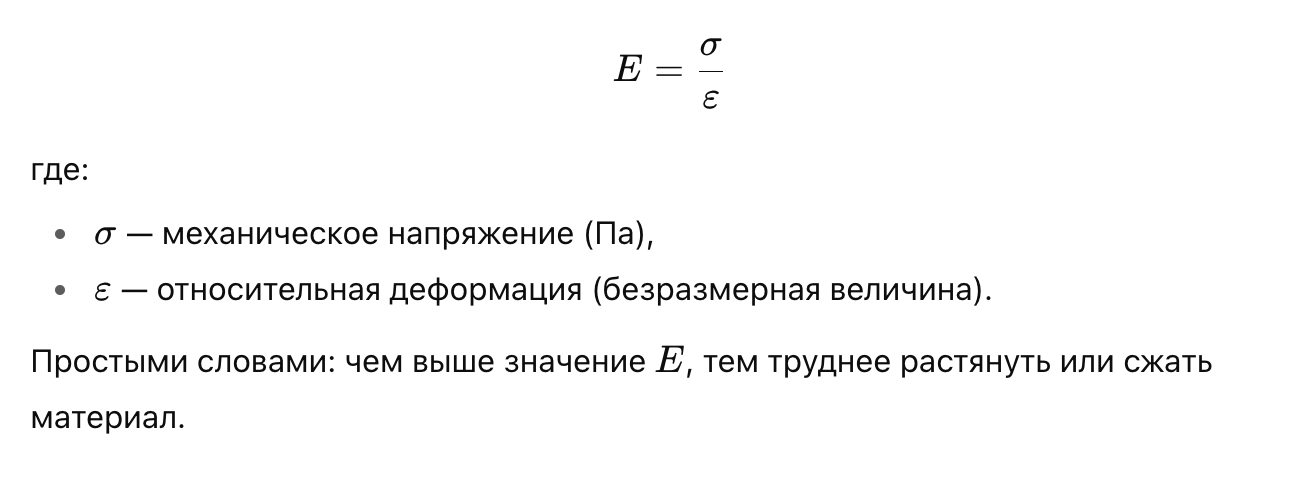

В классической механике модуль упругости Юнга (E) определяется как отношение напряжения к вызванной им упругой деформации:
Основные модули упругости
В инженерной практике используют несколько параметров:
- Модуль Юнга (E) — характеризует сопротивление материала растяжению и сжатию.
- Модуль сдвига (G) — отражает способность материала сопротивляться сдвиговым деформациям, важен при кручении валов, шестерён, осей.
- Объёмный модуль упругости (K) — описывает изменение объёма под действием равномерного внешнего давления.
- Коэффициент Пуассона (ν) — показывает взаимосвязь между продольными и поперечными деформациями.
Значения модуля упругости стали
Для большинства конструкционных сталей при комнатной температуре:
- Модуль Юнга (E) = 200–210 ГПа
- Модуль сдвига (G) ≈ 80 ГПа
- Коэффициент Пуассона (ν) = 0,28–0,30
Для сравнения:
- алюминий — 70 ГПа,
- чугун — 100–130 ГПа,
- титан — 110 ГПа,
- древесина вдоль волокон — около 10–15 ГПа,
- углепластик (в зависимости от ориентации волокон) — 70–150 ГПа.
Таким образом, сталь почти в 3 раза жёстче алюминия и в несколько раз превосходит большинство неметаллических материалов.
Влияние температуры на модуль упругости
Модуль упругости напрямую зависит от температуры.
- При комнатной температуре (20 °C) сталь сохраняет свои максимальные значения.
- При нагреве до 400–500 °C модуль снижается на 10–15%.
- При температуре 600 °C и выше падение может достигать 30–40%.
Эта особенность объясняет, почему стальные конструкции при пожарах теряют несущую способность — металл становится «мягким» и легко деформируется.
Влияние химического состава и термообработки
Свойства стали зависят от содержания углерода и легирующих добавок:
- Углерод повышает твёрдость и модуль упругости, но снижает пластичность.
- Хром увеличивает износостойкость и жёсткость.
- Никель улучшает ударную вязкость, снижает хрупкость при низких температурах.
- Марганец и кремний влияют на модуль сдвига и сопротивление усталостным нагрузкам.
Также важна термообработка: закалка, отпуск, нормализация. После закалки структура стали становится более жёсткой, но хрупкой; отпуск позволяет достичь баланса между упругостью и пластичностью.
Примеры применения модуля упругости стали
- Строительство мостов и высотных зданий. При расчётах инженеры используют значения модуля упругости для прогнозирования прогибов балок и колонн.
- Железнодорожные рельсы. Здесь особенно важна жёсткость: рельсы должны выдерживать многотонные нагрузки от поездов без чрезмерной деформации.
- Пружины и рессоры. Для расчёта их характеристик модуль упругости имеет решающее значение.
- Лазерная резка и гибка стали. При обработке металла знание упругих свойств позволяет избежать деформации и брака.
- Авиа- и автомобилестроение. Сталь должна сочетать прочность и способность выдерживать циклические нагрузки.

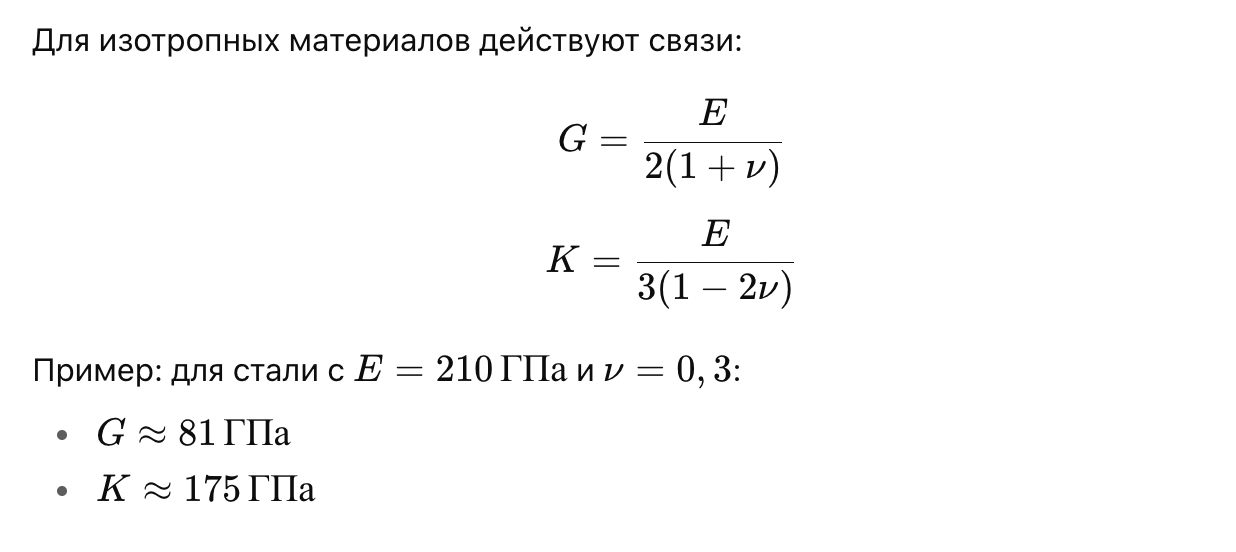

Формулы и расчёты
Для изотропных материалов действуют связи:
Таблица значений
| Материал | Модуль Юнга, ГПа | Модуль сдвига, ГПа | ν (Пуассон) |
|---|---|---|---|
| Сталь углеродистая | 200–210 | 80 | 0,3 |
| Алюминий | 70 | 26 | 0,34 |
| Чугун серый | 100–130 | 40–50 | 0,25 |
| Титан | 110 | 45 | 0,33 |
| Древесина вдоль волокон | 10–15 | 3–5 | 0,35 |
| Углепластик (вдоль волокон) | 70–150 | 30–60 | 0,25 |
Модуль упругости стали — ключевой параметр, без которого невозможно проектировать надёжные и долговечные конструкции. Он показывает, насколько материал сопротивляется деформации и сохраняет форму. Учитывая температуру эксплуатации, химический состав, термообработку и условия нагружения, инженер может максимально эффективно использовать сталь в строительстве, транспорте и машиностроении.
Закажите бесплатный расчет!
Для получения более подробной информации и расчета стоимости, вы можете отправить заявку на нашем сайте. Наши специалисты подготовят для вас коммерческое предложение и прайс-лист.
Часто задаваемые вопросы
Прочность показывает максимальные нагрузки до разрушения, а модуль упругости — как материал деформируется в упругой области.
Существенно изменить его нельзя: он определяется кристаллической структурой. Но легирование и термообработка позволяют корректировать свойства.
Алюминий имеет другую атомную решётку и межатомные связи, поэтому он легче деформируется.
Да, коррозия уменьшает эффективное сечение и снижает общую жёсткость конструкции.
